Почему экранированные кабели управления предотвращают электромагнитные помехи

Краткое содержание:На автоматизированных производственных предприятиях, электростанциях и сложных перерабатывающих предприятиях линии управления проходят рядом с линиями электропередачи, создавая интенсивные электромагнитные поля.Экранированные кабели управления с защитой от помехслужат надежной нервной системой этих операций. В этой статье рассказывается о архитектуре многослойного материала, механизмах подавления электромагнитных помех (ЭМП) и преимуществах экранирования, которые делают кабели управления премиум-класса критически важными для современной промышленной автоматизации.

Оглавление

Введение

Структурная анатомия экранированных помехозащищенных кабелей управления

Почему плетеная защита жизненно важна для защиты от промышленного шума

Критические сценарии применения в автоматизированном проектировании

Соответствие требованиям напрямую с завода и индивидуальный заказ

Введение

По мере того как промышленные предприятия интегрируют более интеллектуальные автоматизированные системы, плотность электронного оборудования увеличивается в геометрической прогрессии. Эта среда с высокой плотностью создает огромное количество электромагнитных помех (EMI) и радиочастотных помех (RFI). Без надлежащего экранирования низковольтные управляющие сигналы, передаваемые на программируемые логические контроллеры (ПЛК), датчики и исполнительные механизмы, могут легко исказиться, что приведет к ложным показаниям машины, системным ошибкам или опасным аварийным отключениям.

Чтобы защитить критически важные автоматизированные сигналы,Кабель Тайтунпроизводит сверхмощные экранированные кабели управления с защитой от помех. Сочетая в себе очень гибкие проводники с плотным металлическим экраном, эти линии управления обеспечивают безупречную доставку сигнала в сильно нарушенных промышленных зонах по всему миру.

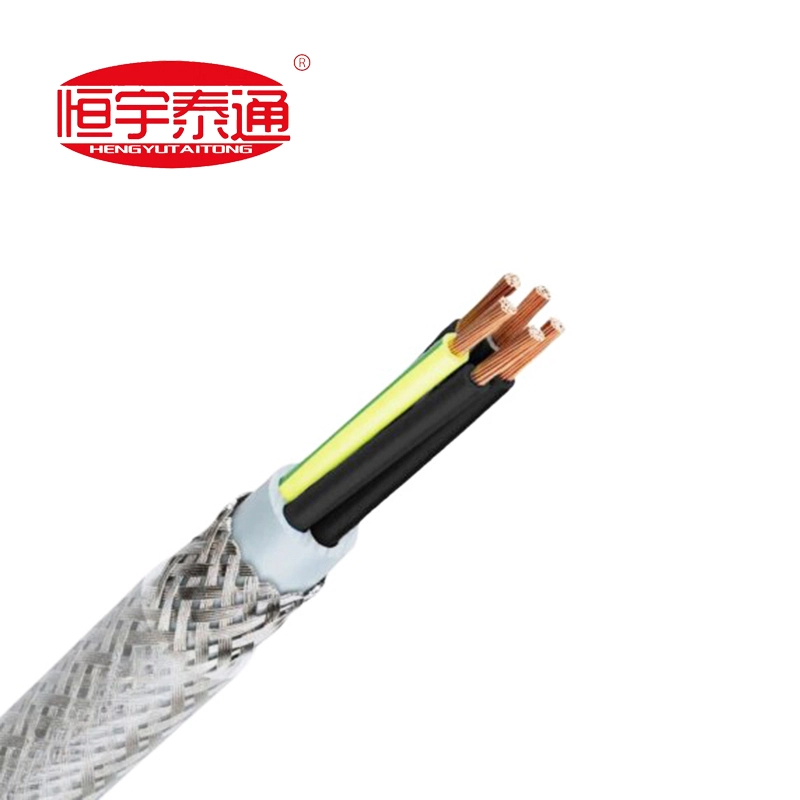

Структурная анатомия экранированных помехозащищенных кабелей управления

Внутренняя конфигурация стандартного кабеля управления спроектирована послойно для отделения внешнего шума от внутренних медных проводников:

Медные проводники высокой чистоты: Состоит из многожильных, тонкопроволочных медных проводов, обеспечивающих максимальную электропроводность и превосходную гибкость для плотной прокладки внутри панелей управления.

Цветная изоляция: Изоляционный состав из ПВХ или сшитого полиэтилена премиум-класса с четкой цветовой маркировкой (включая стандартный зелено-желтый заземляющий провод) для простой идентификации клемм и обеспечения безопасности во время установки.

Внутренняя подстилка/слой оболочки: Гладкая полимерная пленка или экструдированный слой, который плотно связывает скрученные жилы вместе и образует защитную подушку для вышележащего экрана.

Плетеный металлический щит с высокой степенью покрытия: Плотная, переплетенная оплетка из луженой медной или стальной проволоки, которая окружает внутренние жилы и действует как непроницаемый электромагнитный барьер.

Огнестойкая внешняя оболочка: Прочная оболочка из ПВХ, разработанная для защиты от брызг масла, влаги, истирания и распространения пламени в открытых кабельных лотках.

Почему плетеная защита жизненно важна для защиты от промышленного шума

В то время как неэкранированные провода управления хорошо работают в основных электрических цепях, автоматизированные промышленные концентраторы требуют использования плетеных экранов с высокой степенью защиты по трем ключевым причинам повышения производительности:

1. Комплексное поглощение электромагнитных и радиочастотных помех: металлическая оплетка действует как клетка Фарадея. Он перехватывает излучаемые электромагнитные волны от окружающих больших двигателей, трансформаторов и высоковольтных силовых кабелей, безопасно отводя блуждающие токи на землю, прежде чем они нарушат внутренние сигналы ядра.

2. Превосходная гибкая прочность: В отличие от статических экранов из алюминиевой фольги, которые могут легко порваться или треснуть при многократном сгибании внутри динамических механизмов, плетеная металлическая оплетка сохраняет 100% структурную целостность экранирования даже при постоянном механическом изгибании и скручивании.

3. Предотвращение перекрестных помех: В многожильных каналах управления токи высокой частоты в одном проводе могут проникать в соседние цепи. Прецизионная оплетка изолирует отдельные группы кабелей, обеспечивая чистые и независимые потоки данных.

Критические сценарии применения в автоматизированном проектировании

Благодаря своей надежности защиты от помех экранированные кабели управления широко используются в тендерах на прецизионную инфраструктуру:

Автоматизированные линии сборки и робототехники: Соединение центральных пультов управления ПЛК с автоматизированными роботизированными манипуляторами и сборочными конвейерами, требующими бесперебойного управления.

Панели управления и реле подстанций: Соединение измерительных приборов, защитных реле и средств управления распределительными устройствами в средах с высоким напряжением.

Нефтехимические и перерабатывающие заводы: Передача чувствительных показаний датчиков температуры, давления и расходомера по протяженным внутренним и наружным кабелям.

ОВиК и управление зданием: Прокладка безопасных, малошумных контуров управления через коммерческие высотные здания для управления автоматической вентиляцией, лифтами и системами безопасности.

Соответствие требованиям напрямую с завода и индивидуальный заказ

Прецизионное оборудование обеспечивает нулевой запас на дисбаланс импеданса или зазоры в экранировании. Контракты на промышленные закупки требуют точного соответствия строгим стандартам качества, таким как IEC 60227 или региональным промышленным нормам.

ВКабель Тайтун, мы отказываемся от жестких, массово производимых систем очистки запасов в пользу модели производства, полностью ориентированной на завод и настраиваемой. Мы понимаем, что каждая установка автоматизации требует уникального количества жил, особого устройства заземления и особых свойств изоляции. Мы изготавливаем каждую партию контрольных кабелей по индивидуальному заказу непосредственно в соответствии с конкретными спецификациями вашего проекта (BOQ), калибруя размеры жил, коэффициенты экранирования и составы оболочек в соответствии с вашей конкретной электрической средой.

Свяжитесь с нашей командой инженеров по приборостроению сегоднязапросить проверенные технические чертежи, индивидуальные схемы расположения основных элементов или получить экспресс-оценку цен непосредственно с завода для вашего предстоящего тендера на проект!
