Почему силовые кабели низкого напряжения 1 кВ необходимы для сетей

2026-06-18 0 Оставьте мне сообщение

Краткое содержание: Во вторичных распределительных сетях, коммерческих комплексах и локализованных промышленных зонах низковольтные линии образуют последнее, наиболее важное звено с конечными потребителями.Кабели распределительные низковольтные мощностью 1 кВ и ниже. служат основными проводниками для этих сетей. В этой статье рассказывается о внутренней многожильной механике, преимуществах материалов и архитектуре безопасности стандартных бронированных алюминиевых кабелей 0,6/1 кВ, что помогает менеджерам проектов максимизировать эффективность энергосистемы.

Введение

Переход от подстанций среднего напряжения к локализованным потребительским сетям требует невероятно стабильных вторичных распределительных кабелей. Работая при напряжении 1 кВ и ниже, эти схемы должны постоянно справляться с изменяющимися профилями нагрузки, однофазными асимметриями и внешними физическими нарушениями заземления. Чтобы удовлетворить эти требования, не раздувая бюджеты муниципальных зданий, консультанты по электротехнике широко полагаются на бронированные алюминиевые кабели.

Разработан специально для долгосрочной стабильности,Кабель Тайтун производит низковольтные распределительные кабели премиум-класса 0,6/1 кВ. Используя специализированные технологии уплотнения и многожильного скручивания, наши линии предлагают идеальное сочетание механической устойчивости и электрической надежности для глобальных проектов в сфере коммунальных услуг.

Проектирование 5-жильных силовых кабелей 0,6/1 кВ

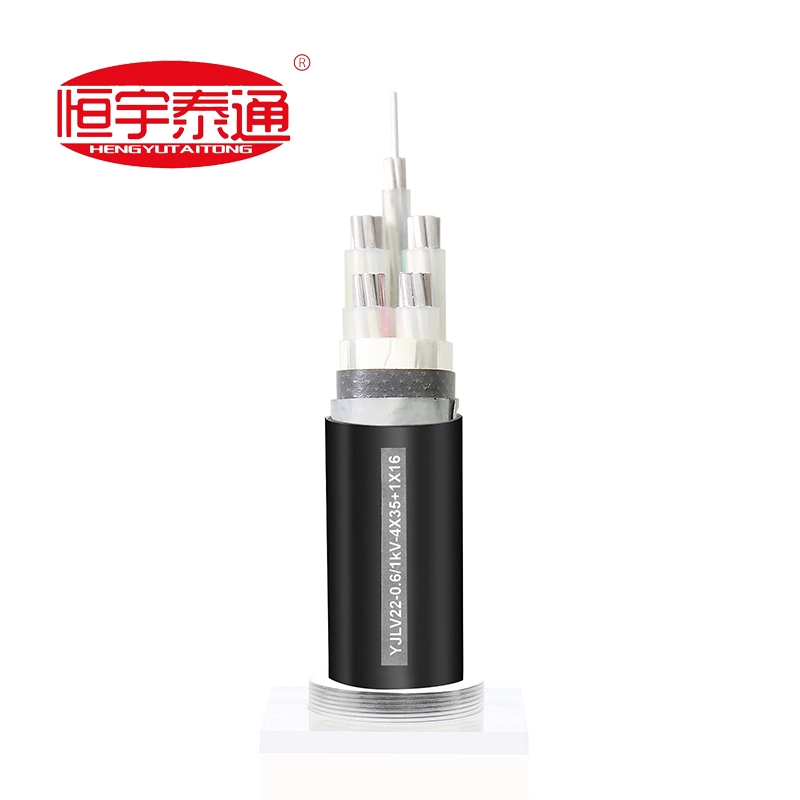

Если посмотреть на стандартные конфигурации, такие как YJLV22-0,6/1 кВ, то в поперечном сечении кабеля можно увидеть усовершенствованную многоуровневую защитную систему, предназначенную для прямой прокладки в земле или в воздуховоде:

Компактные алюминиевые проводники:Сформованы и скручены из алюминия высокой чистоты для увеличения электрического сечения и устранения воздушных зазоров внутри сердечника.

Изоляция из сшитого полиэтилена (XLPE):Обеспечивает высокую диэлектрическую изоляцию и позволяет жилам безопасно работать при постоянной температуре до 90°C.

Внутренняя подстилка и наполнители:Негигроскопичные полипропиленовые материалы, сохраняющие многоядерную структуру идеально круглой и структурно сбалансированной.

Двойная стальная ленточная броня (DSTA):Перекрывающиеся металлические ленты плотно обернуты под внешней оболочкой, обеспечивая высокую устойчивость к подземным дробящим нагрузкам и ударам экскаваторов.

Прочная внешняя оболочка из ПВХ:Обеспечивает усовершенствованный слой, отслеживающий воздействие окружающей среды, который противостоит почвенным кислотам, проникновению влаги и абразивному износу.

Стратегическая экономическая выгода от использования алюминия в системах распределения низкого напряжения

Для обширных региональных вторичных сетей использование медных жил может привести к резкому увеличению бюджетов на закупки. Современные низковольтные системы выбирают компактированные алюминиевые проводники по двум решающим причинам:

1. Значительная экономия бюджета:Закупка алюминиевых сердечников по своей сути сокращает затраты на материалы до 40% по сравнению с крайне нестабильными медными альтернативами, что позволяет подрядчикам расширять площадь сети в рамках строгих финансовых ограничений.

2. Упрощенное обращение на месте:Благодаря легкому весу алюминиевых жил эти многожильные кабели легче протаскивать по извилистым подземным трубопроводам или прокладывать в глубоких траншеях, что сводит к минимуму утомляемость персонала и время установки.

Необходимость 5-ядерных систем в современных энергетических тендерах

Международные строительные нормы и спецификации электросетей часто требуют5-жильные кабельные архитектуры(например, 3 фазы + 1 нейтральный сердечник + 1 выделенный заземляющий сердечник) по сравнению с более старыми 4-жильными конструкциями:

Превосходная обработка гармоник:Современные коммерческие зоны заполнены нелинейными нагрузками, которые пропускают высокие гармонические токи обратно через нейтральную линию. Наши специальные конфигурации нейтрального ядра предотвращают тепловые перегрузки.

Безупречное заземление при неисправности:Встроенный отдельный заземляющий сердечник (PE) обеспечивает непосредственный путь к земле с низким сопротивлением. Это гарантирует мгновенное срабатывание автоматических выключателей во время неисправности, защищая расположенное ниже оборудование и персонал от опасных напряжений прикосновения.

Соблюдение требований на заводе и поиск проектов

Проекты расширения вторичной электросети не оставляют никаких шансов на ошибки при установке или производственные дефекты. Низковольтные инфраструктуры требуют точного технического согласования сМЭК 60502-1международные стандартные протоколы.

Технические параметры	Детали спецификации	Преимущество полевой инженерии
Номинальное напряжение (U0/U)	0,6/1 кВ и ниже	Стандартизированный номинал для всех основных низковольтных муниципальных линий.
Броневая защита	Спиральная двойная стальная лента (DSTA)	Высокая безопасность радиального раздавливания устраняет необходимость в дорогостоящих трубопроводах.
Основные конфигурации	3-ядерный, 4-ядерный, 5-ядерный (например, YJLV22)	Вмещает как базовые промышленные двигатели, так и усовершенствованные строительные контуры.

ВКабель ТайтунМы придерживаемся строгой 100% индивидуальной модели производства, ориентированной на фабрику. Мы не расчищаем устаревшие складские запасы. Вместо этого каждая партия низковольтных распределительных кабелей экструдируется по индивидуальному заказу в соответствии с вашими точными спецификациями проекта (BOQ), обеспечивая указанный шаг поперечного сечения (например, 4✖35 + 1✖16 мм2), специальные цвета маркировки оболочки и точное соответствие местным электротехническим нормам.

Свяжитесь с нашим отделом низковольтного машиностроения сегоднячтобы получить авторизованные каталоги типовых испытаний, чертежи поперечного сечения или получить экспресс-, готовую к заключению контракта матрицу заводских цен для вашего предстоящего тендера на проект!
