Зачем нужны алюминиевые бронированные кабели 0,6/1 кВ для электросетей

Краткое содержание:В проектах промышленных парков, сетях сбора возобновляемой энергии и коммерческих распределительных сетях крайне важно сбалансировать бюджеты на установку и надежную защиту подземных территорий. Армированные алюминиевые силовые кабели служат основой низковольтных сетей прямого прокладки. В этой статье рассматриваются внутренние многоуровневые конструкции, механизмы защиты двойной стальной лентой и экономическая выгода, которые делают многожильные алюминиевые армированные линии основной спецификацией для международных закупок проектов.

Оглавление

Введение

Структурная архитектура многожильных бронированных алюминиевых кабелей 0,6/1 кВ

Двойная стальная ленточная броня: защита коммуникаций при прямом захоронении

Алюминиевые проводники: максимизация рентабельности инвестиций в крупномасштабную инфраструктуру

Основные сценарии применения в глобальных энергетических проектах

Прямая настройка на заводе и безопасность поставок

Введение

Подземные электропитающие сети подвергаются постоянным механическим опасностям. Траншеи прямого захоронения подвергаются давлению уплотнения почвы, случайным физическим ударам во время раскопок и проникновению подземных грызунов. Кроме того, в вторичных распределительных сетях на большие расстояния использование традиционных толстых медных кабелей значительно увеличивает затраты на сырье и транспортные накладные расходы.

Чтобы решить эти технические и бюджетные проблемы,Кабель Тайтунпроизводит высокопроизводительные многожильные силовые кабели с алюминиевой броней 0,6/1 кВ. Сочетая в себе многожильные алюминиевые жилы с высокой проводимостью и прочную металлическую броню, наши кабели обеспечивают бескомпромиссную механическую безопасность и долгосрочную эффективность работы для поставщиков коммунальных услуг по всему миру.

Структурная архитектура многожильных бронированных алюминиевых кабелей 0,6/1 кВ

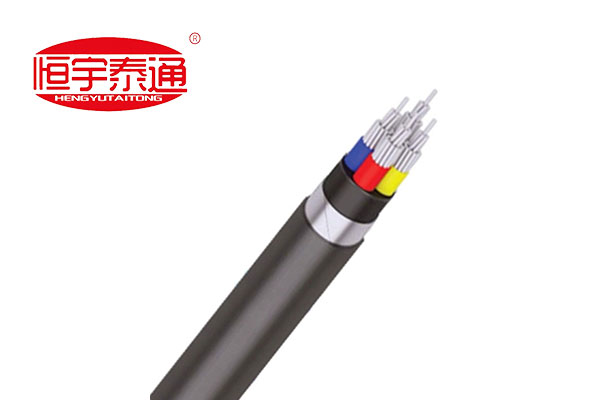

Многослойное сечение алюминиевого силового кабеля со стальной лентой обеспечивает полную механическую и электрическую защиту:

Многожильные алюминиевые проводники (класс 2):Изготовлен из проводов из электрического алюминия высокой чистоты, плотно скрученных, что гарантирует стабильную токовую нагрузку, малый вес и высокую надежность клеммного соединения.

Фазовая изоляция с цветовой маркировкой:Изоляция из сшитого полиэтилена или ПВХ премиум-класса, обернутая вокруг каждой жилы стандартизированных цветов (красный, желтый, синий и т. д.), обеспечивает безошибочную идентификацию фаз во время установки на месте.

Экструдированная внутренняя подкладка/оболочка подушки:Формируется поверх внутренней сборки сердечника для защиты фазовой изоляции от острых металлических кромок во время процесса бронирования.

Двойная стальная ленточная броня (DSTA):Перекрывающиеся спиральные стальные ленты, обернутые вокруг матрицы сердечника, поглощают высокие радиальные давления и предотвращают прокол кабеля физическими инструментами или камнями.

Прочная защитная внешняя оболочка:Маслостойкая, устойчивая к УФ-излучению оболочка из ПВХ или полиэтилена, которая предотвращает проникновение влаги, кислотную коррозию почвы и ухудшение состояния окружающей среды.

Двойная стальная ленточная броня: защита коммуникаций при прямом захоронении

Почему консультанты по инфраструктуре указываютКабели со стальной ленточной броней (ДСТА)например, серия YJLV22/VLV22 для низковольтных вторичных сетей?

1. Устранение дорогих внешних проводников:Небронированные кабели требуют использования тяжелых ПВХ или бетонных воздуховодов при прокладке под землей. Бронированные конструкции из стальных лент можно укладывать непосредственно в подземные траншеи, что значительно снижает затраты на земляные работы и прокладку трубопроводов.

2. Экстремальное раздавливание и защита от ударов:Сильное давление грунта, оседание горных пород или проезжающие над головой транспортные средства могут деформировать кабели из мягкого пластика. Двойная обмотка из стальной ленты поглощает физическое воздействие, сохраняя структурную целостность сердечника и предотвращая межфазные короткие замыкания.

3.Подземная защита от вредителей:Термиты, суслики и грызуны регулярно прогрызают стандартные полимерные покрытия. Непроницаемый металлический стальной барьер предотвращает биологическое повреждение, продлевая срок службы подземной сети более чем на 30 лет.

Алюминиевые проводники: максимизация рентабельности инвестиций в крупномасштабную инфраструктуру

Бюджет сырья определяет осуществимость проекта. Использованиемногожильные алюминиевые проводникивместо меди дает решающие экономические преимущества:

Существенная экономия средств:Алюминий обеспечивает исключительную проводимость в расчете на доллар, что позволяет EPC-подрядчикам значительно сократить расходы на кабельные материалы на большие расстояния.

Легкий вес обработки:Уменьшенный вес алюминия упрощает протягивание кабельного лотка, сокращает трудозатраты на установку и снижает затраты на перевозку контейнеров для доставки за границу.

Основные сценарии применения в глобальных энергетических проектах

Благодаря балансу прочности, защиты и доступности серия бронированных алюминиевых кабелей Taitong Cable широко используется в крупных международных тендерах по проектам:

Солнечные и ветряные электростанции:Передача низковольтной продукции от инверторных станций к повышающим трансформаторам на обширных открытых территориях.

Промышленные комплексы и химические заводы:Прокладка вторичной энергии по наружным кабельным траншеям и подземным каналам, подверженным нагрузкам от тяжелой техники.

Коммерческие и жилые сети:Подключение магистральных трансформаторных подстанций к распределительным щитам отдельных зданий при расширяющейся загородной застройке.

Прямая настройка на заводе и безопасность поставок

Международные закупки инфраструктуры допускают нулевую терпимость к пустотам в изоляции или зазорам в броне. Каждая производственная партия должна соответствовать авторитетным международным стандартам, включая IEC 60502-1 и BS 5467.

ВКабель Тайтун, мы поддерживаем реализацию вашего проекта с помощью индивидуальной производственной модели, полностью ориентированной на завод. Мы не продаем готовые, устаревшие товары, расформированные со склада. Вместо этого мы изготавливаем каждую партию армированных алюминиевых силовых кабелей по индивидуальному заказу в соответствии с точной ведомостью объемов вашего проекта (BOQ) — калибруем поперечное сечение проводников (от 16 мм2 до 500 мм2), многожильные комбинации (3-жильные, 4-жильные, 3+1, 4+1, 3+2), толщину брони и специальные соединения внешней оболочки в соответствии с требованиями вашей местной национальной сети.

Свяжитесь с нашим отделом электрораспределения сегоднячтобы получить авторизованные сертификаты типовых испытаний, чертежи с индивидуальными размерами или получить экспресс-оценку стоимости вашего предстоящего тендера непосредственно на заводе!
