Почему 4-жильные бронированные алюминиевые кабели для электросетей

Краткое содержание: При расширении промышленных предприятий, сборных сетях солнечных электростанций и распределительных сетях коммерческих зданий ключевым инженерным приоритетом является обеспечение баланса между долговечностью прямого захоронения и ограниченными бюджетами на закупки. 4-жильные бронированные алюминиевые силовые кабели (серия YJLV22/0,6/1 кВ) служат высоконадежным решением передачи для низковольтных вторичных сетей. В этой технической статье анализируется многослойная конструкция, механика брони из двойной стальной ленты и экономическая выгода, которые делают 4-жильные алюминиевые силовые кабели лучшим выбором для международных инфраструктурных тендеров.

Оглавление

Введение

Структурная архитектура 4-жильных бронированных алюминиевых кабелей

Броня из двойной стальной ленты: защита подземных коммуникаций

4-ядерная конструкция: оптимизация трехфазного низковольтного питания

Экономические преимущества многожильных алюминиевых проводников

Основные сценарии применения в региональных электрических сетях

Прямая настройка на заводе и безопасность поставок

Введение

Подземные низковольтные линии электропередачи подвергаются большим физическим нагрузкам. Подземные траншеи подвергают небронированные кабели воздействию движения почвы, сил уплотнения, острых краев камней и потенциальному проникновению грызунов. Кроме того, использование медных проводников на больших расстояниях значительно увеличивает затраты на сырье и транспортные расходы.

Чтобы решить эти проблемы при установке, компания Taitong Cable производит 4-жильные силовые кабели премиум-класса с алюминиевой стальной ленточной броней на напряжение 0,6/1 кВ. Сочетая многожильные алюминиевые жилы с высокой проводимостью и прочную броню из двойной стальной ленты, наши кабели обеспечивают надежную механическую прочность и непрерывную подачу электроэнергии для поставщиков коммунальных услуг по всему миру.

Структурная архитектура 4-жильных бронированных алюминиевых кабелей

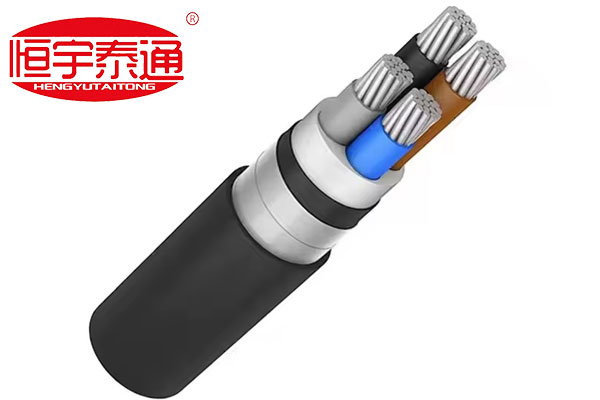

Подробный взгляд на поперечное сечение четырехжильного армированного алюминиевого силового кабеля показывает его многоуровневую конструкцию, созданную для тяжелых подземных условий:

Компактные многопроволочные алюминиевые проводники: изготовлены из проводов из электрического алюминия высокой чистоты, плотно свитых для уменьшения диаметра кабеля, обеспечивая при этом оптимальную электропроводность.

Изоляция из сшитого полиэтилена/ПВХ с цветовой маркировкой:Фазовая изоляция с цветовой маркировкой (например, коричневая, синяя, черная, серая) позволяет точно идентифицировать фазы и упрощает подключение клемм во время установки на месте.

Экструдированная внутренняя подстилка:Гладкий внутренний защитный слой обернут вокруг собранного пучка сердечников, чтобы предотвратить повреждение брони от трения.

Двойная стальная ленточная броня (DSTA):Перекрывающиеся спиральные стальные броневые ленты надежно обернуты вокруг внутреннего слоя, поглощая тяжелые внешние удары и радиальное давление.

Всепогодная внешняя оболочка:Прочная внешняя оболочка из ПВХ или полиэтилена, стабилизированная УФ-излучением, устойчивая к влаге почвы, кислотной коррозии и истиранию поверхности.

Броня из двойной стальной ленты: защита подземных коммуникаций

Почему консультанты проекта и подрядчики EPC выбирают двойную стальную ленточную броню (DSTA) для подземной прокладки кабеля?

1. Совместимость с прямым захоронением:Бронированные кабели устраняют необходимость в дорогостоящих внешних трубопроводах из ПВХ или бетона, позволяя проводить прямую прокладку в открытые траншеи и снижая общие затраты на гражданское строительство.

2. Экстремальная стойкость к раздавливанию и ударам:Осадка грунта и проезжающие над головой тяжелые транспортные средства создают непрерывную вертикальную силу. Двойная обмотка стальной лентой защищает внутренние проводники от деформации и физического прокола.

3. Подземная защита от вредителей:Грызуны и роющие вредители часто прогрызают мягкие внешние полимеры. Слой стальной ленты создает непроницаемый физический барьер, который продлевает срок службы линии до 30 лет.

4-ядерная конструкция: оптимизация трехфазного низковольтного питания

Конфигурация с 4 ядрами специально разработана для трехфазных четырехпроводных распределительных сетей (3 Ф+Н):

Сбалансированное распределение фаз:Вмещает три фазных провода вместе с полноразмерным нейтральным проводником в одном кабельном жгуте.

Упрощенная планировка:Снижает трудозатраты на прокладку кабеля и требования к пространству для кабельных лотков по сравнению с прокладкой нескольких одножильных кабелей.

Экономические преимущества многожильных алюминиевых проводников

Цены на сырье существенно влияют на жизнеспособность инфраструктуры. Использование многожильных алюминиевых проводников вместо медных дает явные экономические выгоды:

Существенная экономия капитала:Алюминий обеспечивает превосходную пропускную способность при гораздо меньшей стоимости материала, чем медь, что позволяет подрядчикам распределять бюджеты проектов на большие расстояния распределения.

Уменьшенный транспортный и погрузочно-разгрузочный вес:Легкий вес алюминия упрощает протягивание кабельных лотков, сокращает трудозатраты на монтаж и оптимизирует погрузку контейнерных грузов для морских перевозок.

Основные сценарии применения в региональных электрических сетях

Благодаря своей структурной прочности и высокой экономической эффективности, 4-жильные бронированные алюминиевые линии Taitong Cable широко представлены на мировых тендерах:

Сети сбора солнечных и ветряных электростанций:Транспортировка низковольтной электроэнергии переменного тока от повышающих трансформаторов к основным распределительным узлам через обширные солнечные поля.

Промышленные и торговые комплексы:Прокладка подземных главных фидеров, соединяющих главные трансформаторы с заводскими распределительными щитами.

Тендеры на расширение пригородных сетей:Замена хрупких воздушных линий подземными бронированными сетями для предотвращения отключений электроэнергии из-за погодных условий в растущих жилых зонах.

Прямая настройка на заводе и безопасность поставок

Тендеры на коммунальные услуги не оставляют места для пустот в изоляции, отклонения проводников или разрывов в броне. Контракты на глобальные закупки требуют строгого соблюдения признанных параметров, включая IEC 60502-1 и BS 5467.

ВКабель Тайтун, мы поддерживаем реализацию вашего проекта с помощью индивидуальной производственной модели, полностью ориентированной на завод. Мы не продаем готовые, устаревшие товары, расформированные со склада. Вместо этого мы изготавливаем каждую партию четырехжильных бронированных алюминиевых кабелей по индивидуальному заказу в соответствии с точной спецификацией вашего проекта (BOQ) — калибровка поперечного сечения проводников (от 16 мм2 до 500 мм2), толщины изоляции, параметров брони и материалов внешней оболочки в соответствии с местными национальными сетевыми стандартами.

Свяжитесь с нашим отделом по проектированию силовых кабелей сегодня, чтобы запроситьпроверенные отчеты о типовых испытаниях, чертежи с индивидуальными размерами или экспресс-ценовое предложение от завода-изготовителя для вашего будущего силового тендера!
