Низковольтные многожильные силовые кабели STA с медной броней и ПВХ-изоляцией и оболочкой

Низковольтные многожильные силовые кабели STA с медной броней и ПВХ изоляцией и оболочкой STA на напряжение 0,6/1 кВ (CU/PVC/STA/PVC) соответствуют стандарту IEC 60502‑1. Кабель, изготовленный из многожильного неизолированного медного проводника класса 2 (сплошной медный проводник класса 1 является дополнительным для размеров менее 6 мм² по запросу), изоляции из ПВХ, брони из двойной стальной ленты (STA) и внешней оболочки из ПВХ, обеспечивает высокую устойчивость к сжатию и внешнему механическому воздействию. Этот бронированный силовой кабель STA, подходящий для стационарной прокладки, может быть проложен в грунте, кабельных траншеях и подземных каналах на промышленных объектах, в муниципальном строительстве, в вспомогательных электростанциях для железнодорожного транспорта и в коммерческих зданиях. Номинальная постоянная рабочая температура составляет 70 ℃, маркировка жил соответствует правилам цветового кодирования IEC60445/HD-308-S2.

Taitong Cable, надежный китайский поставщик кабеля, владеющий 5 заводами в Китае, поставляет оптовые заказы по заводским ценам. Доступны несколько основных конфигураций. Мы поддерживаем индивидуальные требования и предоставляем техническую помощь для местной сертификации, обслуживая покупателей проектов, подрядчиков EPC, оптовых торговцев электротехникой и дистрибьюторов по всему миру.

CU/ПВХ/ПВХ-подстилка/СТА/ПВХ-0,6/1кВ

HD 603: NYBY‑STA, NYBY-SWA

(Если требуется соответствие HD603S1A3, четко укажите это в своих спецификациях.)

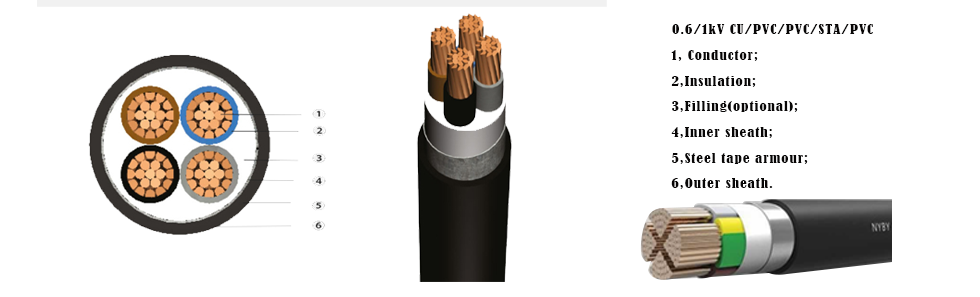

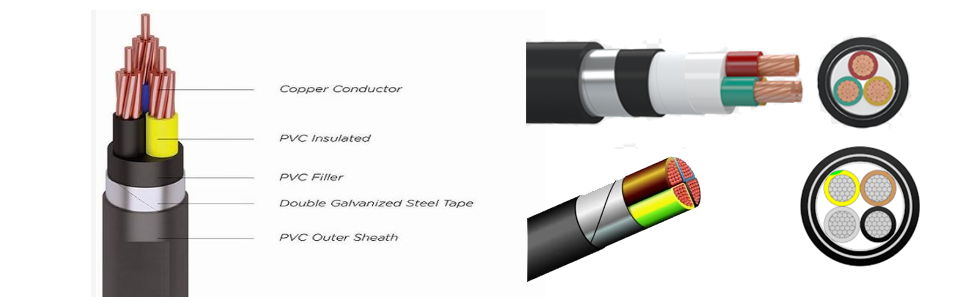

Строительство (от внутреннего к внешнему)

---

1. Проводник: многожильный простой отожженный медный провод класса 2 в соответствии с IEC60228 (в качестве опции также доступен одножильный провод класса 1).

2. Изоляция: изоляция ПВХ-А, соответствующая IEC-60502-1.

3. Сложенные изолированные жилы с негигроскопичными наполнителями (опция)

4. Постельные принадлежности: Экструдированные постельные принадлежности из ПВХ.

5. Броня: двойная оцинкованная стальная лента (DSTA/STA).

6. Верхняя оболочка: внешняя оболочка из экструдированного ПВХ, тип ST2.

Применение низковольтных многожильных силовых кабелей STA с медной броней и ПВХ изоляцией и оболочкой 0,6/1 кВ

---

Этот 2-5-жильный низковольтный медный силовой кабель STA (двойная стальная лента) с медной изоляцией из ПВХ предназначен для стационарной прокладки. Двухслойная броня из оцинкованной стальной ленты обеспечивает исключительную устойчивость к раздавливанию, ударопрочность и защиту от грызунов. Он широко применяется для прямой прокладки под землей, в кабельных траншеях, подземных каналах, туннелях и галереях инженерных труб.

Этот армированный ПВХ-кабель LV STA обеспечивает питание промышленного оборудования, муниципальной инфраструктуры, подземных электросетей жилых районов, вспомогательных цепей железнодорожного транспорта, распределения электроэнергии в подвалах и передачи энергии на открытом воздухе. (Не подходит для установки под большой растягивающей нагрузкой).

Цвет изоляции жил: Маркировка в соответствии с HD 308 S2. Зеленый/желтый для защитного проводника согласно IEC 60445. (См. рисунок ниже)

---

Цвета изоляции и внешней оболочки доступны по индивидуальному заказу.

Основные преимущества низковольтных силовых кабелей с медной ПВХ-изоляцией и ПВХ-изоляцией с двойной стальной лентой, армированной ПВХ-оболочкой (600/1000 В)

---

1. Механическая защита: стальная ленточная броня (STA) предотвращает повреждения от раздавливания, ударов или воздействия грызунов.

2, фиксированная стабильность: многожильный медный дизайн эффективно справляется со стабильными, непрерывными низковольтными нагрузками.

3. Устойчивость к окружающей среде: внешняя оболочка из ПВХ устойчива к влаге, атмосферным воздействиям и умеренному химическому воздействию при использовании на открытом воздухе.

Технические характеристики многожильных силовых кабелей низкого напряжения 0,6/1 кВ Cu PVC STA PVC

---

Конструкции, доступные по индивидуальному заказу, для низковольтных многожильных силовых кабелей с медной ПВХ-изоляцией и оболочкой в ​​STA-броне

---

Базовая конструкция:

медная жила + изоляция ПВХ-А + подкладка + стальная броня STA + наружная оболочка

Примечание. Магнитные поля внутри многожильных кабелей противодействуют друг другу, поэтому сильный нагрев вихревыми токами не возникает, что делает стальную ленточную броню STA хорошо подходящей для многожильных схем.

Варианты внешней оболочки (по выбору)

1, оболочка ST2-ПВХ (стандартная заводская опция, для внутренних помещений, кабельных траншей и обычных зданий)

2, полиэтиленовая оболочка ST7-PE: предназначена для прямого захоронения в дикой природе, во влажной почве и на открытом воздухе, отличается водонепроницаемостью, устойчивостью к старению и низким температурам.

3, оболочка ST8-LSZH с низким содержанием дыма и без галогенов: применяется в многолюдных общественных местах, таких как туннели, метро и торговые центры.

Полные обозначения конструкции

Медь/ПВХ/СТА/ПВХ (ST2)

Cu/ПВХ/СТА/ПЭ

Cu/ПВХ/СТА-LSZH

Варианты замены брони

1, стальная ленточная броня STA (стандартная, хорошо выдерживает сжимающую нагрузку при подземном захоронении)

2, броня из тонкой стальной проволоки SWA для сценариев, требующих как сопротивления сжатию, так и сопротивления растяжению.

3. Сверхпрочная броня из толстой стальной проволоки для тяжелых условий укладки с высоким напряжением.

4. Броня из алюминиевой проволоки AWA для обеспечения легкости и устойчивости к коррозии.

Настройка типа проводника

1, одножильный медный проводник класса 1 для стационарной установки

2, компактный многожильный медный провод класса 2 (общий заводской стандарт)

3, гибкий многожильный медный проводник класса 5 для часто сгибаемой проводки оборудования.

4, дополнительный алюминиевый проводник

Обновление изоляционного материала

1, изоляция ПВХ-А (базовая версия, длительная рабочая температура 70 ℃)

2, изоляция из сшитого полиэтилена из сшитого полиэтилена (номинальная рабочая температура 90 ℃ и более высокая допустимая нагрузка по току)

Настраиваемое внутреннее постельное белье

1. Стандартные постельные принадлежности изготовлены из ПВХ-материала;

2, PE или LSZH доступны подкладки, соответствующие материалу внешней оболочки.

Дополнительный слой электромагнитной защиты

Дополнительный экран из медной ленты, устанавливаемый между изоляцией и подкладкой для блокировки промышленных электромагнитных помех от инверторов и устройств управления.

Пример: Cu/ПВХ-экран/STA/PE

Многоядерные комбинированные схемы

2-ядерные, 3-ядерные, 4-ядерные, 5-ядерные, 3+1-ядерные, 3+2-ядерные, 4+1-ядерные конфигурации

Специальная модифицированная функциональная внешняя оболочка

Изготовленная на заказ оболочка для огнестойкости, огнестойкости, устойчивости к ультрафиолетовому излучению, маслостойкости, защиты от термитов, морозостойкости и защиты от коррозии.

Причины для оптового заказа кабелей у Taitong Cable?

---

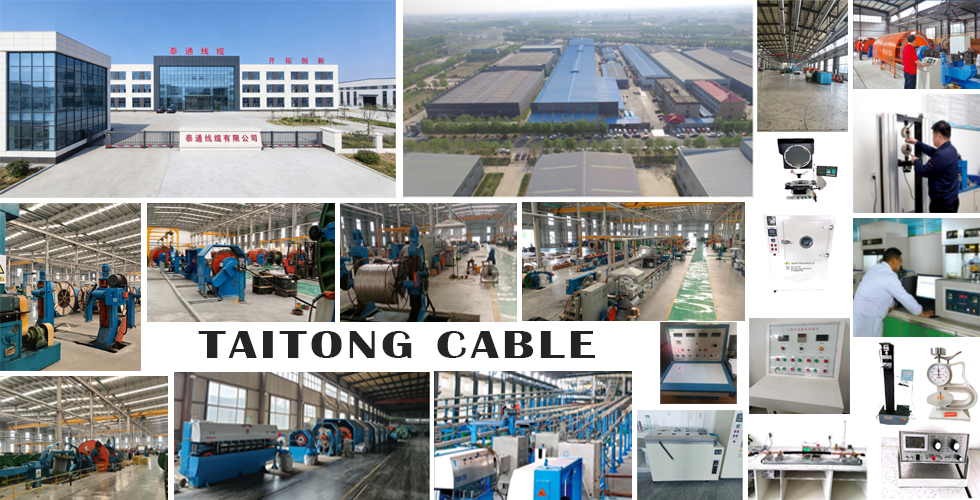

Являясь крупным китайским производителем проводов и кабелей, компания Taitong Cable поставляет кабели для известных крупномасштабных проектов и с 2002 года наладила долгосрочные и надежные партнерские отношения. Мы накопили богатый опыт в ориентированной на зарубежную международную торговлю и услугах по закупкам при оптовых заказах. При поддержке пяти независимых производственных предприятий и более чем 30 филиалов в регионах мы поставляем кабельную продукцию премиум-класса и продуманные комплексные услуги для покупателей по всему миру.

Наша фабрика получила полный набор авторитетных квалификаций, включая сертификаты управления качеством ISO-9001, экологического менеджмента ISO-14001, сертификаты безопасности труда ISO-45001, соответствие CE и одобрения типовых испытаний третьих сторон. Все наши кабели строго соответствуют международным спецификациям IEC, HD, VDE и другим региональным стандартам.

Опираясь на надежные производственные мощности, мы гарантируем быструю подготовку запасов для энергетических проектов по всему миру, строительства заводов, развития жилых зон, муниципальной и гражданской инфраструктуры и крупных складских помещений. Наши полносерийные кабели на напряжение ниже 35 кВ соответствуют требованиям международных стандартов. Низковольтные многожильные силовые кабели STA с медной броней и ПВХ-изоляцией, включая серию NYBY, входят в число наших флагманских продуктов для оптовых закупок. Имея опытные команды продаж и солидную промышленную мощь, мы являемся вашим надежным долгосрочным поставщиком для крупных закупок кабеля.
